Горизонтальные аппараты с эллиптическими днищами
Цельносварное емкостное оборудование, широко используется в нефтяной, химической и перерабатывающей промышленности в Сарани. Горизонтальные емкости с эллиптическим днищем представлены как резервуары и трубные конструкции. Изделия предназначены для хранения субстанции, используются и как промежуточное звено в технологической линии. Промышленность поставляет оборудование для эксплуатации под давлением 5, 10 и 16 бар. Емкости ГЭЭ используют в работе с агрессивными жидкостями.
Аппарат ГЭЭ – технические характеристики
Конструкции горизонтальных емкостей со свободной полостью и трубными пучками изготавливается, как цельносварная. Сосуд не предназначен для использования под землей. Резервуар устанавливается на опоры- лапы и седловые опоры. Внутренний объем 5-100 м3. В зависимости от степени агрессивности и температурных условий хранения выбирается вид стали для обечаек и днища.
Таблица выбора материала для емкости ГЭЭ
| ШИФР МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ | МАРКА СТАЛИ | ТЕМПЕРАТУРА СТЕНКИ, ºC | |
|---|---|---|---|
| МИНИМАЛЬНАЯ | МАКСИМАЛЬНАЯ | ||
| 1 | Всп3сп5 ГОСТ 380-88 | -20 | 300 |
| 2 | 09Г2С ГОСТ 5520-79 | -60 | |
| 16ГС ГОСТ 5520-79 | -40 | ||
| 3 | 12х18Н10Т (нержавеющая сталь), 10х17Н13М2Т и 10×17Н13МЗТ ГОСТ 5632-72 | -70 | |
| 4 | 08х22Н6Т и 08х21Н6М2Т ГОСТ 5632-72 | -40 | |
| 08х18Г8Н2Т ГОСТ 5632-72 | -20 | ||
| 5 | ВСтЗсп5+12х18Н10Т (нержавеющая сталь) ВСтЗсп5+10х17Н13М2Т ВСтЗсп5+10х17Н13МЗТ ВСтЗсп5+08х13 ГОСТ 10885-85 | -20 | |
| 6 | 09Г2С+12х18Н10Т (нержавеющая сталь) 09Г2С+10х17Н13М2Т 09Г2С+10х17Н13МЗТ ГОСТ 10885-85 | -60 | |
| 09Г2С+08х13 ГОСТ 10885-85 | -40 | ||
Под шифром следует понимать заложенные в ГОСТ конструкцию, объем, внутренние устройства, и другие особенности. Трубный пучок, устанавливаемый внутри емкости, не переводит ее в класс теплообменной аппаратуры. Это оснастка для охлаждения или нагревания содержимого аппарата. Давление в трубах не должно быть выше 0,6 бар.
Стандартная емкость ГЭЭ оборудована люком для осмотра и внутреннего ремонта, и фланцами различного размера, для технологической обвязки, установки датчиков и приборов КИП и А.

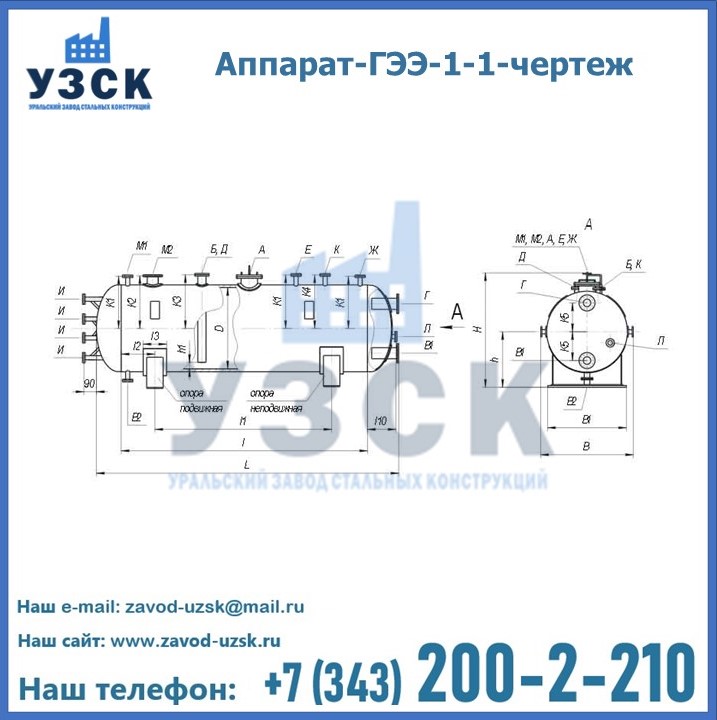

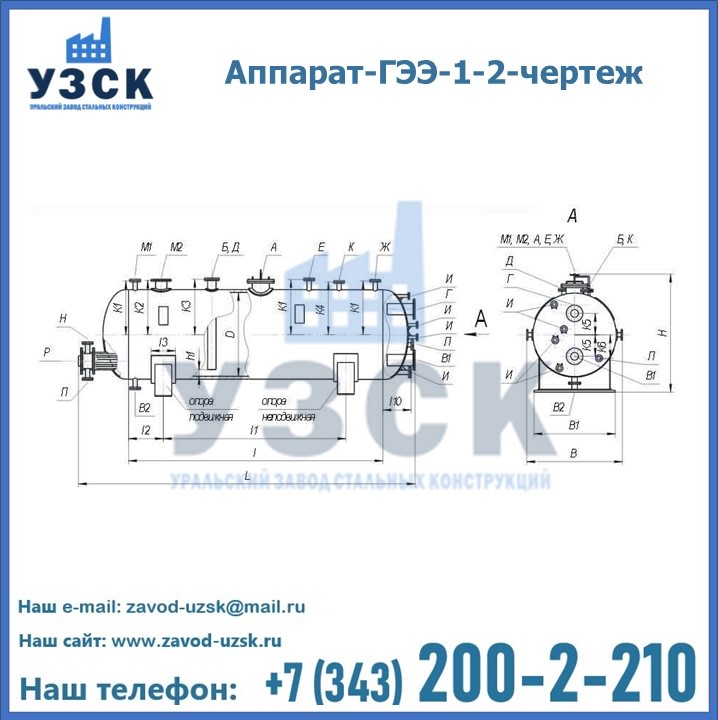

Чертежи аппаратов ГЭЭ 1-1 и 1-2
Оборудование стандартизировано по размерам и по рабочему давлению. Инженерный расчет на прочность установил наиболее рациональное размещение трубных обвязок.
Габаритные размеры и технические характеристики аппаратов ГЭЭ
| ОБЪЕМ, М3 | ДАВЛЕНИЕ, МПА (КГС/СМ2) | РАЗМЕРЫ, ММ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| НОМИ НАЛЬ НЫЙ | РАБО ЧИЙ, НЕ БОЛЕЕ | D | I | I1 | I2 | I3 | I4 | I5 | I6 | I7 | I8 | B1 | H1 | SОБ/ SДН | МАС СА, КГ (С ОПО РАМИ) | |
| 6,3 | 5,4 | 0,6 (6) 1 (10) 1,6 (16) | 1600 | 2500 | 1600 | 450 | 400 | 1100 | 1400 | 800 | 560 | 460 | 1440 | 100 | 8/8 | 1850 |
| 8/10 | 1980 | |||||||||||||||
| 12/14 | 2605 | |||||||||||||||
| 10 | 9,1 | 0,6 (6) 1 (10) 1,6 (16) | 2000 | 450 | 1500 | 720 | 655 | 1790 | 8/10 | 2565 | ||||||
| 10/10 | 2910 | |||||||||||||||
| 12/16 | 3630 | |||||||||||||||
| 16 | 13,7 | 0,6 (6) 1 (10) 1,6 (16) | 4200 | 3200 | 5000 | 8/10 | 3270 | |||||||||
| 10/10 | 3775 | |||||||||||||||
| 12/16 | 4675 | |||||||||||||||
| 25 | 20,9 | 0,6 (6) 1 (10) 1,6 (16) | 2400 | 4500 | 3500 | 1800 | 825 | 840 | 2140 | 140 | 8/10 | 4420 | ||||
| 10/12 | 5220 | |||||||||||||||
| 14/18 | 7015 | |||||||||||||||
| 40 | 34,3 | 0,6 (6) 1 (10) 1,6 (16) | 8000 | 7000 | 8/10 | 6155 | ||||||||||
| 10/12 | 7365 | |||||||||||||||
| 14/18 | 9995 | |||||||||||||||
| 50 | 42 | 0,6 (6) 1 (10) 1,6 (16) | 2800 | 7000 | 5800 | 600 | 2200 | 1600 | 1000 | 960 | 1015 | 2480 | 160 | 10/12 | 8320 | |
| 12/14 | 9705 | |||||||||||||||
| 18/20 | 13555 | |||||||||||||||
| 63 | 52,4 | 0,6 (6) 1 (10) 1,6 (16) | 9000 | 7800 | 10/12 | 9740 | ||||||||||
| 12/14 | 11435 | |||||||||||||||
| 18/20 | 16135 | |||||||||||||||
| 80 | 67,4 | 0,6 (6) 1 (10) 1,6 (16) | 3000 | 10000 | 8700 | 650 | 1035 | 1090 | 2660 | 170 | 10/12 | 11455 | ||||
| 14/14 | 15040 | |||||||||||||||
| 18/22 | 19350 | |||||||||||||||
| 100 | 85,4 | 0,6 (6) 1 (10) 1,6 (16) | 13000 | 11700 | 12/12 | 15650 | ||||||||||
| 14/14 | 18365 | |||||||||||||||
| 18/22 | ||||||||||||||||
Изготовление и продажа емкостей ГЭЭ в УЗСК в Сарани
Уральский Завод стальных конструкций специализируется на изготовлении емкостей любой сложности. Мы имеем допуск от Ростехнадзора на изготовление оборудования, работающего под давлением. Производственная площадка завода укомплектована современным оборудованием по раскрою, вальцеванию и сварке автоматами или полуавтоматами.
Собственное конструкторское бюро адаптирует заказы к производству, создавая деталировочные чертежи. Мы выполняем дополнительные работы по установке насоса и трубной обвязке. Чтобы купить по выгодной цене в компании УЗСК оборудование, нужно связаться со специалистами по контактному телефону. Все вопросы по заказу решаются с учетом интересов клиента.
Мы выполняем заказы в срок и поставляем продукцию с гарантией.
